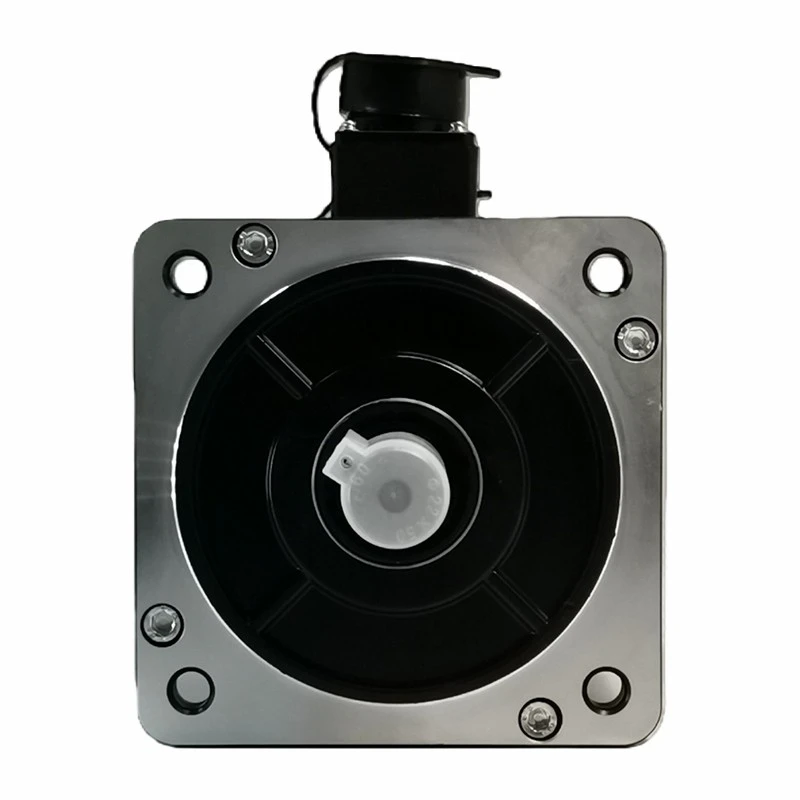

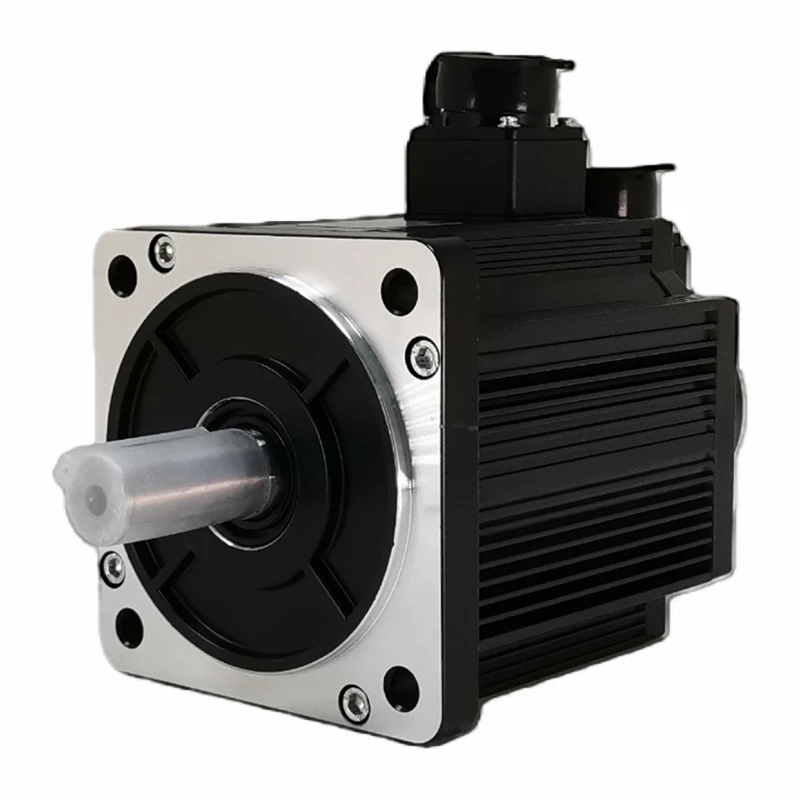

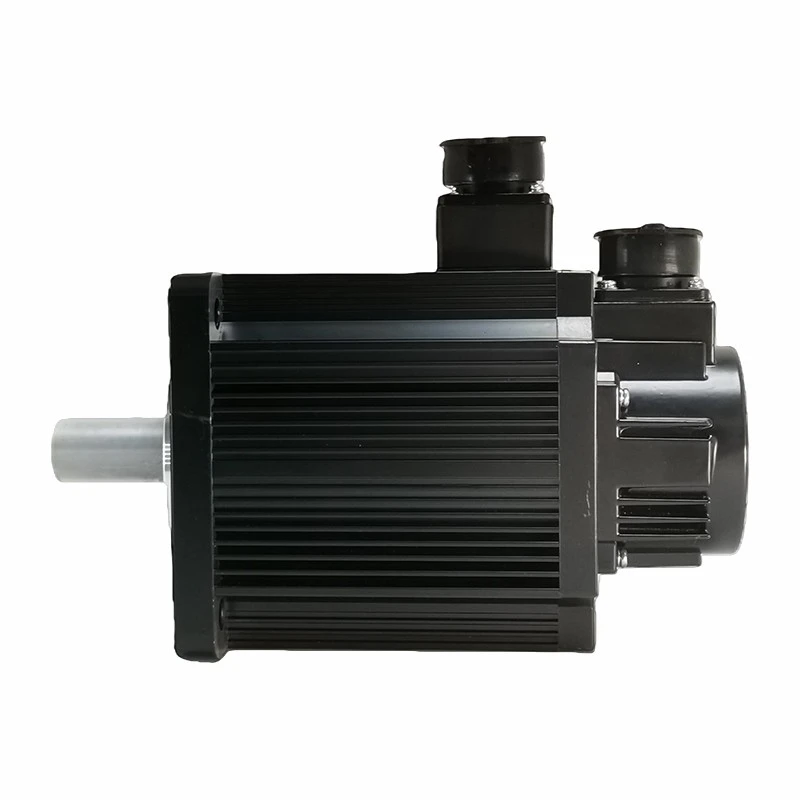

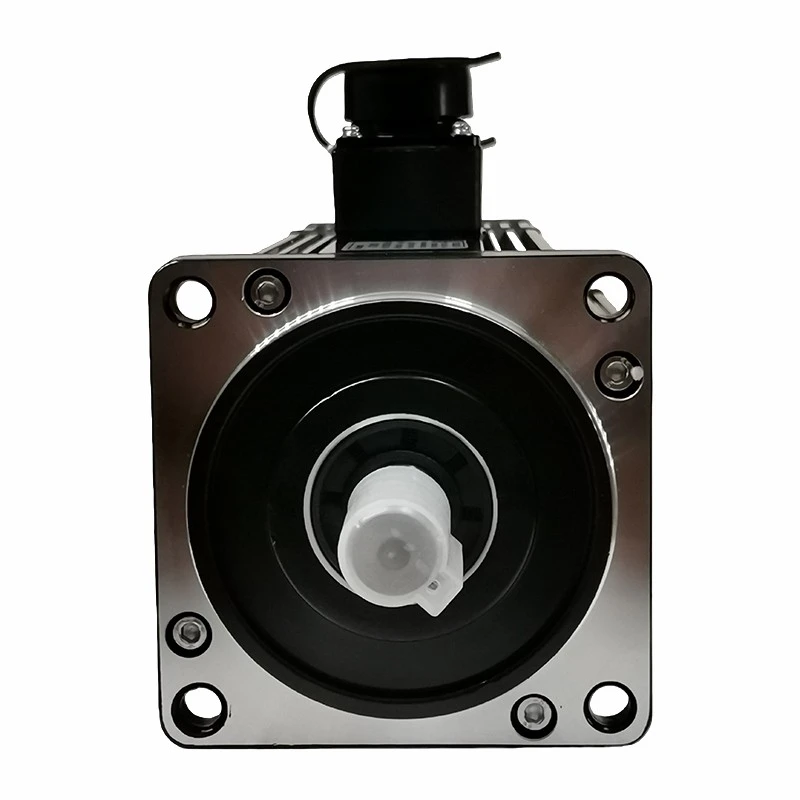

Высокоинерционный серводвигатель переменного тока с корпусом 180 мм
Серводвигатель большой мощности, рама 180 мм, оснащен японским высококачественным оптическим инкрементальным энкодером NEMICON. Двигатель работает стабильно, с низким уровнем шума, отличается отличным выходным крутящим моментом и перегрузочной способностью в 3 раза. В сочетании с сервоприводами переменного тока серии K1 нашей компании он широко используется в таких отраслях, как станки с ЧПУ, упаковка, электроника 3C и логистика. Отличается высокой стабильностью в работе.
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ:
Серводвигатель большой мощности с корпусом 180 мм. Номинальная мощность от 2,7 до 7,5 кВт, доступны варианты 220 В и 380 В переменного тока:
|
Модель |
180СТ-M17215 |
180СТ-M19015 |
180СТ-М21520 |
180СТ-M27010 |
||||||||||||||||||||||||||||
|
Подходящий драйвер |
К1АС30А |
К1АС30А |
К1АС50А |
К1АС30А |
||||||||||||||||||||||||||||
|
Номинальная мощность (Вт) |
2.7 |
3.0 |
4.5 |
2.9 |
||||||||||||||||||||||||||||
|
Номинальное напряжение (В) |
220 |
380 |
220 |
380 |
220 |
380 |
220 |
380 |
||||||||||||||||||||||||
|
Номинальный ток (А) |
10.5 |
6.5 |
12 |
7.5 |
16 |
9.5 |
12 |
7.5 |
||||||||||||||||||||||||
|
Номинальная скорость (об/мин) |
1500 |
1500 |
2000 |
1000 |
||||||||||||||||||||||||||||
|
Удерживающий крутящий момент (Нм) |
17.2 |
19 |
21.5 |
27 |
||||||||||||||||||||||||||||
|
Пиковый крутящий момент (Нм) |
43 |
47 |
53 |
67 |
||||||||||||||||||||||||||||
|
Постоянное напряжение (В/1000*об/мин) |
112 |
167 |
97 |
170 |
84 |
140 |
138 |
224 |
||||||||||||||||||||||||
|
Коэффициент крутящего момента (Нм/А) |
1.64 |
2.65 |
1.58 |
2.5 |
1.34 |
2.26 |
2.25 |
3.6 |
||||||||||||||||||||||||
|
Инерция ротора (кг.м2) |
3.4 x10-4 |
3.8 x10-4 |
4.7 x10-4 |
6.1 x10-4 |
||||||||||||||||||||||||||||
|
Линия-Сопротивление линии (Q) |
0.7 |
1.47 |
0.4 |
1.23 |
0.24 |
0.71 |
0.48 |
1.37 |
||||||||||||||||||||||||
|
Линия-Индуктивность линии (мГн) |
3.5 |
7.8 |
2.42 |
7.3 |
1.45 |
4 |
3.26 |
8.6 |
||||||||||||||||||||||||
|
Электрическая-постоянная времени (Мс) |
5 |
5.3 |
6 |
5.93 |
6 |
5.6 |
6.79 |
6.27 |
||||||||||||||||||||||||
|
Вес (кг) |
19.5 |
20.5 |
22.2 |
25.5 |
||||||||||||||||||||||||||||
|
Номер линии кодировщика (PPR) |
2500 |
|||||||||||||||||||||||||||||||
|
Класс изоляции |
Класс F |
|||||||||||||||||||||||||||||||
|
Класс безопасности |
IP65 |
|||||||||||||||||||||||||||||||
|
Использование среды |
Температура: -20^0〜+40 градусов. Влажность ниже 90% относительной влажности. Отсутствие росы. |
|||||||||||||||||||||||||||||||
|
Вилка питания двигателя |
Свинцовый провод |
U (Красный) |
V (Желтый) |
W (Синий) |
ЧП (Желтый/Зеленый) |
|||||||||||||||||||||||||||
|
Номер штекера |
2 |
3 |
4 |
1 |
||||||||||||||||||||||||||||
|
Разъем энкодера |
Свинцовый провод |
5v |
0v |
B+ |
Z- |
U+ |
Z+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
ЧП |
||||||||||||||||
|
Вилка нет |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
|||||||||||||||||
|
Абсолютный энкодер Вилка (7-контактный) |
Сигнал провода |
E- |
E+ |
SD- |
0V |
SD+ |
+5V |
ЧП |
||||||||||||||||||||||||
|
Номер контакта |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
|||||||||||||||||||||||||
|
Модель |
180СТ-M027015 |
180СТ-M35010 |
180СТ-M35015 |
180СТ-M48015 |
||||||||||||||||||||||
|
Номинальная мощность (Вт) |
4.3 |
3.7 |
5.5 |
7.5 |
||||||||||||||||||||||
|
Номинальное напряжение (В) |
220 |
380 |
220 |
380 |
220 |
380 |
220 |
380 |
||||||||||||||||||
|
Номинальный ток (А) |
16 |
10 |
16 |
10 |
24 |
12 |
32 |
20 |
||||||||||||||||||
|
Номинальная скорость (об/мин) |
1500 |
1000 |
1500 |
1500 |
||||||||||||||||||||||
|
Удерживающий крутящий момент (Нм) |
27 |
35 |
35 |
48 |
||||||||||||||||||||||
|
Пиковый крутящий момент (Нм) |
67 |
70 |
70 |
96 |
||||||||||||||||||||||
|
Постоянное напряжение (В/1000*об/мин) |
103 |
172 |
134 |
223 |
90 |
181 |
94 |
156 |
||||||||||||||||||
|
Коэффициент крутящего момента (Нм/А) |
1.69 |
2.7 |
2.2 |
3.5 |
1.45 |
2.9 |
1.5 |
2.4 |
||||||||||||||||||
|
Инерция ротора (кг.м2) |
6.1 x10-3 |
8.6 x10-3 |
8.6 x10-3 |
9.5 x10-3 |
||||||||||||||||||||||
|
Линия-Сопротивление линии (Q) |
0.28 |
0.796 |
0.31 |
0.93 |
0.14 |
0.62 |
0.104 |
0.273 |
||||||||||||||||||
|
Линия-Индуктивность линии (мГн) |
1.74 |
4.83 |
3.28 |
9.1 |
1.0 |
4 |
0.77 |
2.14 |
||||||||||||||||||
|
Электрическая-постоянная времени (Мс) |
6.2 |
6 |
10.58 |
9.78 |
7.14 |
6.45 |
7.4 |
7.8 |
||||||||||||||||||
|
Вес (кг) |
25.5 |
30.5 |
30.5 |
40 |
||||||||||||||||||||||
|
Номер линии кодировщика (PPR) |
2500 |
|||||||||||||||||||||||||
|
Класс изоляции |
Класс F |
|||||||||||||||||||||||||
|
Класс безопасности |
IP65 |
|||||||||||||||||||||||||
|
Использование среды |
Температура: -20^0〜+40 градусов. Влажность ниже 90% относительной влажности. Отсутствие росы. |
|||||||||||||||||||||||||
|
Вилка питания двигателя |
Свинцовый провод |
U (Красный) |
V (Желтый) |
W (Синий) |
ЧП (Желтый/Зеленый) |
|||||||||||||||||||||
|
Номер штекера |
2 |
3 |
4 |
1 |
||||||||||||||||||||||
|
Разъем энкодера |
Свинцовый провод |
5v |
0v |
B+ |
Z- |
U+ |
Z+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
ЧП |
||||||||||
|
Вилка нет |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
|||||||||||
Установка:
1. Не ударяйте по валу сильно, в случае повреждения энкодера.
2. Лучше предотвратить сильную вибрацию, защитить подшипник.
|
Мотор |
180 серия |
|||||
|
Крутящий момент |
17,2 нм |
19 нм |
21,5 нм |
27 нм |
35 нм |
48 нм |
|
Без тормоза |
226 |
232 |
243 |
262 |
292 |
346 |
|
С тормозом на постоянных магнитах |
308 |
314 |
325 |
344 |
382 |
436 |
|
С электромагнитным тормозом |
298 |
304 |
315 |
334 |
364 |
418 |
Приложение:
Серводвигатель большой мощности, рама 180 мм, основан на конструктивной конструкции нового-поколения, отличается более высокой плотностью энергии и меньшим выделением тепла, а также может выдерживать 3,5-кратную кратковременную-перегрузку. Двигатель также имеет более высокий уровень защиты от проникновения воды и масла, что делает его широко применимым в области прецизионной резки металла на станках с ЧПУ.
